Soundbox 5

Der Text ist in Vorbereitung.

Technische Daten

Lieferumfang

Netzadapter 9 V Bedienungsanleitung

Bedienungsanleitung (pdf Datei)

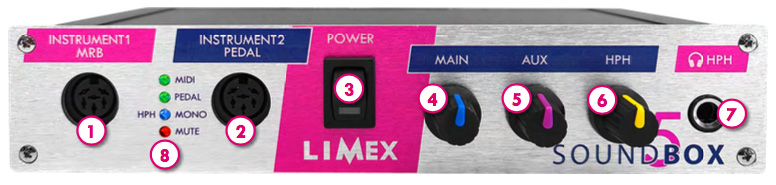

Anschlüsse Vorne

1 INSTRUMENT 1 / MRB (Multi Receiver Box)
• Hier kann man folgende LIMEX Produkte anschließen: LIMEX MIDI System ohne eingebautes Soundboard
• LIMEX MIDI/MIKRO System ohne eingebautes Soundboard LIMEX MIKRO System
• LIMEX Multi Receiver Box (MRB)

2 INSTRUMENT 2 / PEDAL (LIMEX FUSSPEDAL)
• Hier kann man folgende LIMEX Produkte anschließen:
• LIMEX MIDI System ohne eingebautes Soundboard
• LIMEX MIDI/MIKRO System ohne eingebautes Soundboard
• LIMEX MIKRO System
• LIMEX Fusspedal (FP1)
• Hinweis: die beiden Instrumenteneingänge haben eine Strombegrenzung

3 POWER (On/Off)
• Hier schaltet man die Soundbox5 Ein bzw. Aus.

4 MAIN Volume (Gesamtlautstärke)
• Regelt die Lautstärke des Summenausgangsignals.

5 AUX Volume
• Regelt die Lautstärke der Soundboard AUX - Signale.

6 HEADPHONE Volume (HPH) = Kopfhörerlautstärke
• Regelt die Lautstärke eines angeschlossenen Kopfhörers.

7 HPH - Kopfhöreranschlussbuchse
(Nicht für den Anschluss langer Kabel geeignet!)
• Bitte beachten Sie, dass lautes Hören über Kopfhörer Gehörschäden verursachen kann. Verwenden Sie deshalb den Kopfhörer stets mit Bedacht und nicht über einen längeren Zeitraum. Anstelle eines Kopfhörers könnte auch ein Funksender angeschlossen werden um das Summensignal an einen Lautsprecher zu übertragen. Wird ein MONO-Klinkenstecker in die Kopfhörerbuchse gesteckt so wird der Kopfhörerausgang automatisch auf ein MONO-Signal umgeschaltet und der Pegel dabei um 6 dB abgesenkt.

8 LED Anzeigen
• MIDI - zeigt ankommende MIDI Signale an.
• PEDAL - zeigt ankommende MIDI Signale vom Fusspedal an.
• HPH MONO - zeigt an das ein MONO Klinkenstecker im Kopfhörerausgang steckt. MUTE - zeigt an das der Audioausgang stummgeschaltet ist.

Anschlüsse Rückseit

1 AUX OUT (L/R)
Auxilarily (AUX) Ausgang für die eingebauten Soundboards in Stereo (L/R). Eine Auftrennung der Signale in Stereo erfolgt mit der Panorama - Funktion des Soundboards.

2 NF1 OUT
Mikrofonausgang 1. Steckt man einen Klinkenstecker in diese Buchse so wird dabei dieses Mikrofonsignal vom MAIN OUT getrennt.

3 NF2 OUT
Mikrofonausgang 2. Steckt man einen Klinkenstecker in diese Buchse so wird dabei dieses Mikrofonsignal vom Summenausgangssignal getrennt.

4 NF3 OUT
Mikrofonausgang 3. Steckt man einen Klinkenstecker in diese Buchse so wird dabei dieses Mikrofonsignal vom Summenausgangssignal getrennt. Bitte das Routing beachten!

5 MAIN OUT (R/L)
Summensignalausgang. Alle Audioeingangssignale sowie die Soundboard - Signale werden auf diesen Ausgang geroutet, jedoch nicht die AUX Ausgänge der Soundboards! R = Rechter Audiokanal und L = Linker Audiokanal.
Bei Verwendung eines MONO Klinkensteckers wird das Ausgangsignal unsymmetrisch, bei Verwendung eines STEREO Klinkensteckers symmetrisch ausgegeben.

6 INPUT (L/R)
Stereo Eingang zum Anschluss von externen Soundquellen wie z.B. MP3 Player, Bluetooth Empfänger oder ein Handy mit LINE Pegel Ausgang.

7 DC 9 V (Netzadapteranschluss)
Hier wird der mitgelieferte LIMEX Netzadapter angeschlossen. Bitte achten Sie darauf, nur einen original LIMEX Netzadapter anzuschließen, da das Produkt ansonsten nicht richtig funktioniert oder es zu Beschädigungen kommen kann!

8 MIDI OUT
An der 5 poligen MIDI OUT Buchse stehen alle MIDI Signale entsprechend der eingestellten Routings zur Verfügung.

9 MIDI IN
An der 5 poligen MIDI IN Buchse können alle Standard MIDI Geräte angeschlossen werden - wie z.B. Keyboards oder USB/MIDI Adapter für Computer.
